航空发动机涡轮叶片的守护神——热障涂层技术

　　在现代航空领域，发动机的性能直接关系到飞机的安全性和经济性。随着科技的不断进步，航空发动机的设计越来越先进，其推重比也日益提高。然而，随之而来的挑战是如何在极端的工作环境下保护发动机的核心部件——涡轮叶片。

　　一、涡轮叶片面临的高温挑战

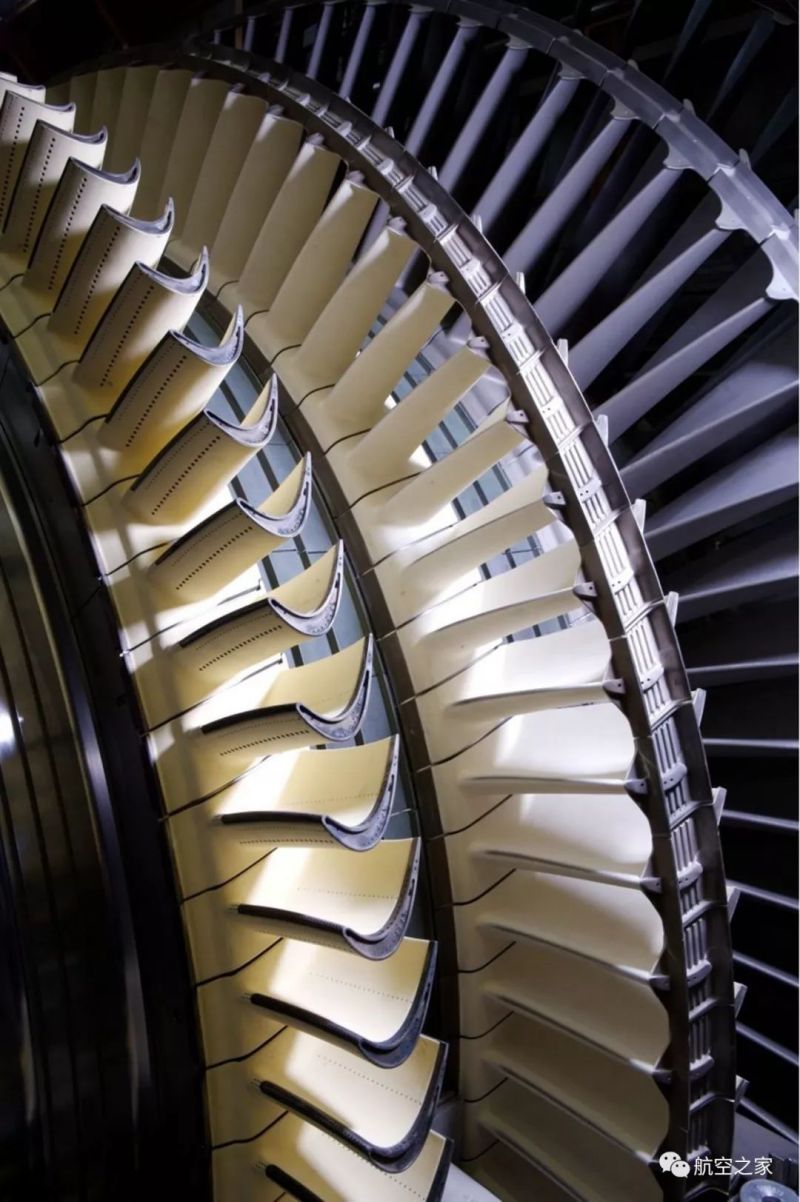

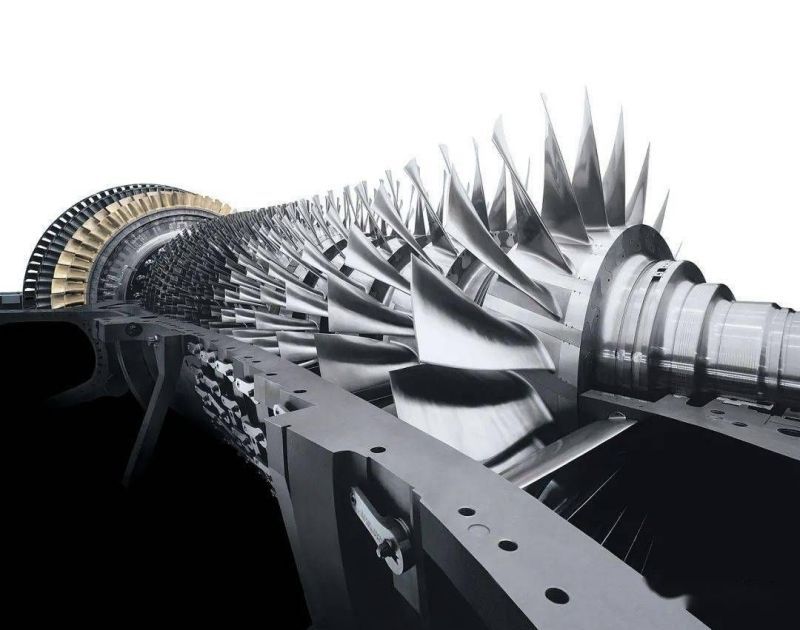

　　航空发动机在运行时，燃烧室内的油气高效燃烧产生高温高压气体，这些气体随后驱动涡轮做功，产生推力。涡轮叶片作为直接与高温气体接触的部件，其表面温度可高达1200℃以上。在这样严酷的工作条件下，即使是最先进的镍基高温合金单晶体材料，也难以长时间承受如此高的工作温度。

　　涡轮叶片不仅要承受高温，还要承受巨大的离心力、气动力、腐蚀、疲劳应力等多重载荷。这就要求叶片材料不仅要有良好的高温性能，还要有足够的强度和韧性。然而，目前的材料技术还无法同时满足这些要求。

　　二、热障涂层技术的诞生

　　为了解决这一难题，科学家们发明了热障涂层技术（Thermal Barrier Coatings,TBC）。这种技术通过在涡轮叶片表面施加一层特殊的涂层，有效分担叶片的高温载荷，显著提高了叶片的耐温能力和使用寿命。

　　热障涂层技术的诞生，可以说是航空发动机材料技术的一大突破。它为涡轮叶片提供了一种全新的高温防护方案，使叶片在高温环境下的可靠性和耐久性得到了质的飞跃。

　　三、热障涂层的组成与功能

　　热障涂层主要由两层构成：陶瓷隔热层和金属粘结层。

　　1.陶瓷隔热层

　　陶瓷隔热层通常由氧化钇稳定的氧化锆（YSZ）构成。YSZ具有高熔点（2700℃）、低热传导系数（2～3W/(m·K)）和良好的断裂韧性（6～9 MPa·m½）。这些优异的性能使YSZ成为目前航空发动机涡轮叶片TBC热障涂层普遍采用的陶瓷层材料。

　　YSZ的热膨胀系数（9～11）×10⁻⁶K与高温合金匹配，这有助于减少涂层与基体之间的热应力。在工作温度低于1200℃的情况下，YSZ的性质非常稳定，可以显著延长涡轮叶片的使用寿命。

　　然而，当YSZ的工作温度高于1200℃时，会发生相变，导致YSZ体积膨胀，同时烧结引起涂层致密化。这将导致涂层的容应变能力下降，热应力增大，加速涂层剥落失效。因此，对YSZ涂层的使用温度有一定的限制。

　　1.金属粘结层

　　金属粘结层通常采用镍钴铬铝钇合金（NiCoCrAlY）。这种合金由Ni、Co、Cr、Al和Y等元素组成，具有以下特点：

　　Ni和Co：作为粘结层的基体元素，Ni基合金具有优良的缓和热应力的能力，而Co基合金具有优良的抗氧化和腐蚀性能。Ni和Co的组合使涂层兼具这些特性。

　　Cr：用于保证涂层的抗热腐蚀性，还可以促进氧化铝（Al₂O₃）的生成。

　　Al：用于保证涂层的抗氧化性。高Al含量可以提高涂层的抗氧化性能，但Al的存在同时使涂层的韧性降低。

　　Y（约1%）：加入Y元素可以起到氧化物钉扎和细化晶粒的作用，从而提高氧化膜的粘附力，改善涂层的抗热震性能。

　　金属粘结层不仅提高了基体的抗高温氧化腐蚀性能，还缓解了YSZ陶瓷层与合金基体间的热不匹配问题。在高温下，粘结层中的Al向外扩散，并发生选择性氧化，形成致密的Al₂O₃保护膜，阻止底层的进一步氧化，进而达到保护基体的目的。

　　四、涂层工艺的多样性

　　热障涂层的制备工艺主要包括以下几种：

　　1.大气等离子喷涂（APS）

　　APS是一种常用的热障涂层制备工艺。它利用等离子体的高温将涂层材料加热至熔化或软化状态，并以高速喷向叶片表面，形成涂层。APS的优点是设备简单、成本较低，但喷涂过程中会产生部分氧化物，使得涂层质地不够紧密。因此，一般还需要进行渗铝处理，以增强涂层的抗腐蚀、抗氧化能力。

　　1.电子束物理气相沉积（EB PVD）

　　EB PVD是一种较为先进的涂层制备工艺。它利用电子束将涂层材料蒸发，然后凝结在叶片表面形成涂层。EB PVD可以获得非常干净、质密的涂层，具有特别好的综合性能。然而，EB PVD的缺点是设备成本较高。

　　1.真空等离子喷涂（VPS）

　　VPS是一种在真空环境下进行的喷涂工艺。与APS相比，VPS在喷涂过程中产生的氧化物较少，可以获得质地更加紧密的涂层。VPS的成本介于APS和EB PVD之间。

　　根据不同叶片的具体工况和成本考虑，可以选择合适的工艺进行涂层制备。例如：

　　对于涡轮进口导向叶片的内外平台，可以使用VPS MCrAlY+APS TBC的工艺组合。这种组合成本较低，但涂层质地较松，通常还需要进行渗铝处理。

　　对于叶身涂层，可以使用APS MCrAlY+APS TBC的工艺组合。这种组合成本也较低，但同样需要渗铝处理。

　　对于性能要求较高的叶片，可以使用Aluminide+EB PVD TBC或PtAl+EB PVD TBC的工艺组合。这些组合成本较高，但可以获得更好的性能。

　　五、维修与涂层的密切关系

　　在日常使用和维修过程中，涂层的状况对叶片的健康至关重要。涂层的剥落或烧蚀需要及时检查和修复，以防止叶片基体材料的进一步损坏。

　　1.涂层缺陷的检查

　　涂层缺陷的检查通常包括以下几个方面：

　　涂层剥落：如果TBC涂层部分剥落或丢失，通常是可接受的，不需要立即采取修复措施。但需要加强后续检查，防止涂层短期内快速脱落失效。

　　涂层烧蚀：如果涂层烧蚀严重，可见叶片的基体材料，则应尽快拆下叶片修理，否则叶片的基体材料很快就会被快速氧化、烧裂等烧蚀失效。

　　1.叶片的修理过程

　　叶片的修理过程较为复杂，主要包括以下几个步骤：

　　清洗：去除叶片表面的油污、灰尘等杂质。

　　检查：仔细检查叶片的损伤情况，确定修理方案。

　　去除TBC涂层：使用吹砂或高压水注等方法去除TBC涂层。

　　化学去除粘结层：使用化学方法去除金属粘结层。

　　清洁裂纹或缺陷的氧化物：去除裂纹或缺陷处的氧化物，为后续焊接做准备。

　　钎焊裂纹、堆焊叶尖磨损：对裂纹进行钎焊修复，对磨损的叶尖进行堆焊。

　　型面恢复：修复叶片的型面，恢复其原有的几何形状。

　　重新打穿受影响的冷却孔：对受损的冷却孔进行修复。

　　施加粘结层并进行渗铝处理：重新施加金属粘结层，并进行渗铝处理以提高其性能。

　　施加TBC涂层：按照选定的工艺重新喷涂TBC涂层。

　　热处理：对修理后的叶片进行热处理，以消除内应力，提高涂层的结合强度。

　　表面处理：对叶片表面进行打磨、抛光等处理，提高其表面质量。

　　修理后检查：对修理后的叶片进行全面检查，确保其满足使用要求。

　　需要注意的是，在去除涂层时，与粘接层相接的基体金属材料也会被一同去除，从而减少了叶片基体材料的厚度。因此，叶片的修理次数或涂层的去除次数受到一定的限制。有的生产厂家会在维修手册中明确限制叶片相关修理的次数。如果手册没有给出限制，发动机使用维护人员可自行考虑对叶片相关修理次数进行控制，以提高发动机修理后的可靠性。

　　六、热障涂层技术的未来发展

　　随着航空发动机技术的不断进步，对热障涂层的性能要求也在不断提高。新型耐高温、高隔热和长寿命的热障涂层是航空发动机发展的持续性要求。

　　未来的热障涂层技术将朝着以下几个方向发展：

　　1.高性能陶瓷材料的开发

　　开发具有更高熔点、更低热传导系数的陶瓷材料，以进一步提高涂层的隔热性能。

　　1.涂层结构的优化

　　通过涂层结构的优化，如梯度功能涂层、多层涂层等，进一步提高涂层的热应力抵抗能力和使用寿命。

　　1.涂层与基体的结合强度

　　通过改进涂层与基体的结合工艺，提高涂层与基体的结合强度，从而提高涂层的可靠性。

　　1.涂层的自愈合能力

　　开发具有自愈合能力的涂层，当涂层出现裂纹或损伤时，能够自动修复，从而延长涂层的使用寿命。

　　1.涂层的智能化

　　通过涂层的智能化设计，如温度敏感涂层、应力敏感涂层等，实现对涂层状态的实时监测和预警。

　　1.涂层的环保性

　　开发环保型涂层材料和工艺，减少涂层生产和使用过程中对环境的影响。

　　除了航空发动机，热障涂层技术在舰船、汽车、能源等领域的热端部件上也展现出广泛的应用前景。随着涂层技术的不断发展和完善，其应用领域将进一步扩大。
